Паяем махарайки, осуждаем друг друга за разводку платы и макетку из куска фанеры. Хвалимся самодельными ебушками про уровня. Пиратское радио и официальное - связисты всех мастей приветствуются.
Форсы "знаменитостей" не приветсвуются, вниманиеблядство и ардуиносрачи тоже.
Не можешь сходу назвать закон ома и первое правило кирхгофа - в прикрепленный тред по любому вопросу.

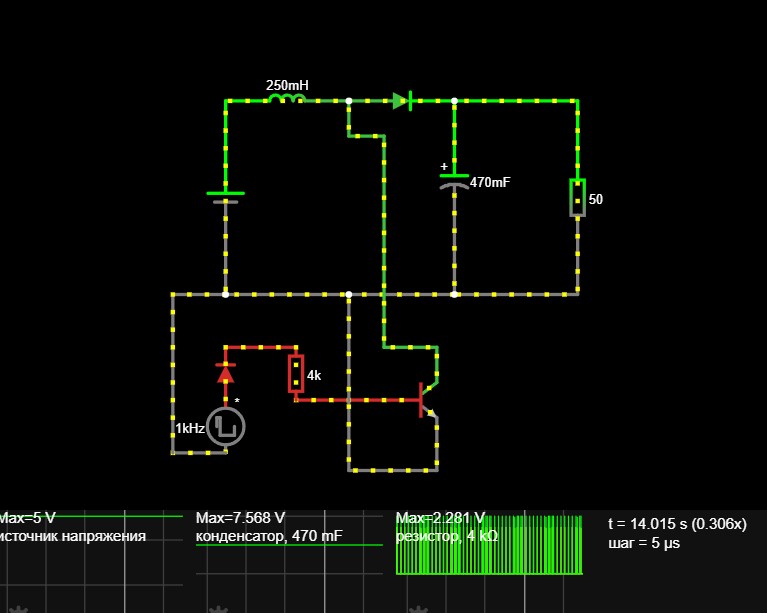

Сап, сделал простейшую схемку для повышения напряжения (внизу генератор импульсов), однако при включении нагрузки конденсатор мгновенно разряжается и напряжение падает ниже того, что мне нужно. Как избежать этого?
>>526806 (OP) >при включении нагрузки конденсатор мгновенно разряжается Для этого и придумали ШИМ контроллеры, которые увеличивают и уменьшают ширину ШИМ сигнала чтоб удерживать нужное напряжение на выходе.
Анон, а расскажи, какие вообще способы DC-DC преобразования ты знаешь, как на повышение, так и на понижение? Я вспоминаю следующее:
1) Блокинг-генераторы. Как я понял, большинство популярных китайских плат работают на этом принципе, за исключением того, что транзистор встроен в микруху, которой же он и управляется (если кто встречал исключения, пусть расскажет, пожалуйста). Преимущества такого подхода: можно достичь хорошего КПД; недостатки: непригодный способ для использования в аппаратуре, где ВЧ-составляющяя может оказать влияние на работу.
2) Схемы на основе операционных усилителей, как на популярных LM317, так и на основе разнообразных стабилизаторов (кренок и семейства LM18xx), там схема с операционником находится на самом чипе). Совершенно очевидно, что их можно использовать на понижение с потерей энергии в виде тепла (что расточительно в некоторых случаях). Кажется, я встречал, что и схемы на повышение на таких компонентах тоже можно собирать, может кто про это рассказать подробнее?
3) Схемы стабилизации напряжения на стабилитронах. Чаще избыточное напряжение рассеивают как тепло (так реализовано внутри кренок), но можно перенаправить и на полезную нагрузку, например на заряд аккамулятора. Вообще решение типовое, но особенно помнится эта схема в схемах заряда аккумуляторов от солнечных батарей.
Аноны, максимально тупой вопрос - как работает электричество в зарядных блоках? Если конкретнее, то как характеристики кабеля соотносятся с выходными из блока параметрами. Скажем имеется блок выдающий 10V и 6,5А следовательно 65W. И оригинальный кабель сертифицирован именно на 6,5W. Будет ли на конце кабеля эти 65W скажем если взять другой кабель с заявленными 5А и 13V? Или вся система будет упираться в узкое место в виде амперов кабеля. Тащемта у меня блок как на пиках, и хочу найти кабель, который будет поддерживать быструю зарядку, а оригинал купить по финансовым причинам не тяну. Будет ли (если потребитель позволяет) увеличиваться напряжение при условии уменьшения тока? Ватты те же если. Или напечатанная спецификация железобетонна, и ни по одному из параметров не выдаст больше?
Как это вообще работает?
И может кто знает, а обязательна ли поддержка быстрой зарядки со стороны кабеля? Если скажем ваттметр покажет что на конце есть необходимое колличество, то быстрая зарядка будет работать, или нужны специальные микросхемы внутри?
Пришла в голову идея, решил спросить мнения/совета
Как думаете, получится сделать часы, которые бы плюс-минус 2 минуты показывали бы время, для коррекции хода используя колебания освещения днём и ночью?
Хочу такие часы которые просто работают не зависимо от каких-то внешних факторов (кроме Солнца, запитать можно от солнечной батареи, кстати)
